КОМПЛЕКТ ИМИТАТОРОВ ПОМЕХ
ДЛЯ ИСПЫТАНИЙ ЭЛЕКТРООБОРУДОВАНИЯ
ПО ГОСТ 28751, ГОСТ 29157

ИМИТАТОР ИМПУЛЬСНЫХ ПОМЕХ ИИП-300


Испытательный импульс 1

Диапазон регулирования амплитуды импульсов напряжения не менее 7,5-100 В.
Длительность импульсов напряжения на уровне 0.1 2000 мкс.
Фронт импульсов напряжения по уровням 0.1-0.9 1 мкс.
Диапазон регулирования периода повторения не менее 0,5 - 5 с.
Длительность отключения питания 0,2 с.
Задержка подачи импульса относительно отключения питания не более 100 мкс.
Выходное сопротивление 10 Ом. Полярность импульсов отрицательная.

Испытательный импульс 2
Диапазон регулирования амплитуды импульсов напряжения не менее 7,5-100В (+10%).
Длительность импульсов напряжения на уровне 0.1 50 мкс (+ 10%).
Фронт импульсов напряжения по уровням 0.1-0.9 1 мкс (+ 10%).
Диапазон регулирования периода повторения не менее 0,5 - 5 с (+ 10%).
Длительность отключения питания 0,2 с (+ 10%).
Выходное сопротивление 10 Ом (+ 10%).Полярность импульсов положительная.

Испытательный импульс 5
Диапазон регулирования амплитуды импульсов напряжения не менее 26,5-86,5 В (+10%).
Диапазон регулирования длительности импульсов на уровне 0.1 не менее 40 - 400 мс (+ 10%).
Диапазон регулирования фронта импульсов по уровням 0.1-0.9 не менее 5-10 мс (+ 10%).
Диапазон регулирования выходного сопротивления не менее 0,5 - 4 Ом (+ 10%).
Полярность импульсов положительная.Запуск ручной однократный.

Испытательный импульс 6
Диапазон регулирования амплитуды импульсов напряжения не менее 10-300В (+ 10%).
Длительность импульсов напряжения на уровне 0.1 300 мкс(+10%).
Фронт импульсов напряжения по уровням 0.1-0.9 60 мкс (+ 10%).
Задержка подачи импульса относительно отключения питания не более 100 мкс.
Полярность импульсов отрицательная.Выходное сопротивление 30 Ом (+10%).
Запуск ручной однократный с готовностью повторения через 15 с.

Испытательный импульс 7
Диапазон регулирования амплитуды импульсов напряжения не менее 10-80 В (+10%).
Длительность импульсов напряжения на уровне 0.1 100 мс (+10%).
Диапазон регулирования фронта импульсов напряжения по уровням 0.1-0.9 не менее 5-10 мс (+10%).
Задержка подачи импульса относительно отключения питания не более 100 мкс.
Выходное сопротивление 10 Ом (+10%).Полярность импульсов отрицательная.

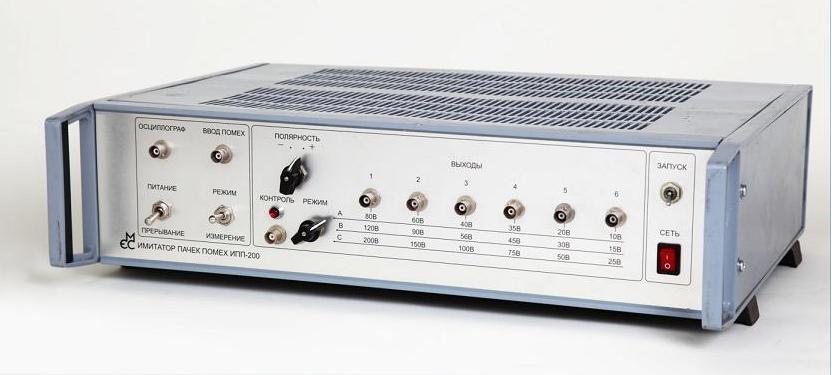

ИМИТАТОР ПАЧЕК ПОМЕХ ИПП-200



Имитатор пачек помех ИПП-200 создает испытательный импульс 3
и содержит эквивалент сети
Амплитуда импульсов напряжения 10;15; 20; 25; 30; 40; 45; 50; 60; 75; 90; 100; 150 В (+10%)
Длительность импульсов напряжения на уровне 0.1 0,1 мкс (+ 10%).
Фронт импульсов напряжения по уровням 0.1-0.9 5 нс (+ 10%).
Период повторения импульсов 100 мкс (+ 10%).Длительность пачки импульсов 10 мс (+ 10%).
Длительность паузы между пачками 90 мс (+ 10%).Выходное сопротивление 50 Ом (+/- 10%).
Полярность импульсов отрицательная и положительная.
Емкость соединения проводов и соединительного зажима 150 +50 пФ.
Активное сопротивление катушки индуктивности эквивалента сети не более 5 мОм.
Входное сопротивление короткого замыкания эквивалента сети по ГОСТ 28751-90

ИМИТАТОР ПРОВАЛОВ НАПРЯЖЕНИЯ ИПН-5


Имитатор ИПН-5 создает испытательный импульс 4 по ГОСТ 28751
Напряжение питания испытуемого оборудования 12 В (+ _10%).
Диапазон регулирования величины максимального провала напряжения не менее 4-7 В (+ 10%).
Диапазон регулирования величины средней части провала напряжения
при условии максимального значения начального провала не менее 2,5-6 В (+ 10%).
Длительность спада напряжения не более 5 мс.
Диапазон регулирования длительности максимального провала напряжения не менее 15 - 40 мс (+ 10%).
Длительность нарастания напряжения до средней части повала не более 50 мс.
Диапазон регулирования длительности средней части провала напряжения не менее 0,5- 20 с (+ 10%).
Диапазон регулирования длительности восстановления напряжения не менее 5-100 мс (+ 10%).
Выходное сопротивление 0,01 Ом (+ 10%).Запуск ручной однократный.

ИМИТАТОРЫ ИМПУЛЬСНЫХ ПОМЕХ ДЛЯ ИСПЫТАНИЙ ОБОРУДОВАНИЯ С НАПРЯЖЕНИЕМ 24 В

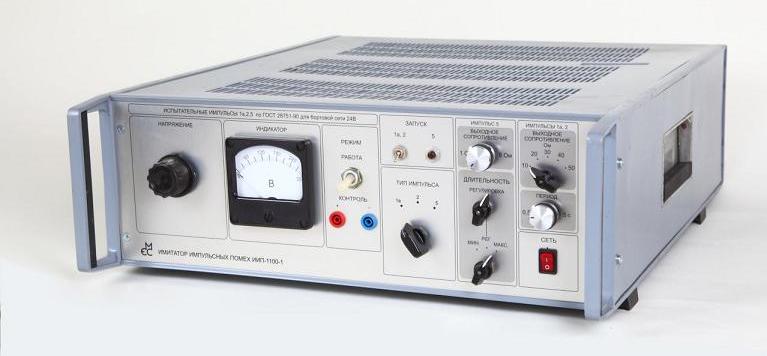

Имитаторы ИИП-1100, ИПП-200, ИНП-5 создают испытательные импульсы по ГОСТ 28751 для оборудования 24 В
